Galerijorgel (Van Bever, 1899)

Sint-Jobskerk (Carloo)

Speeltafel  / Galerijorgel (Van Bever, 1899) - Sint-Jobskerk (Carloo)

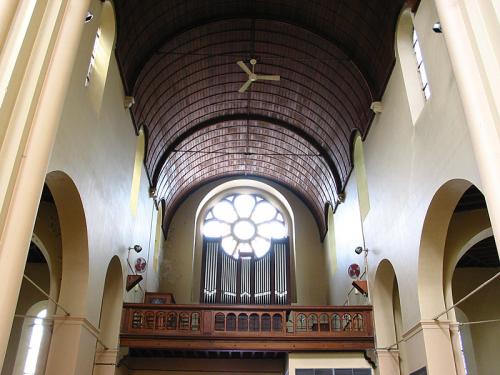

Architectuur, plaats, inplanting  / Galerijorgel (Van Bever, 1899) - Sint-Jobskerk (Carloo)
 Klik op een foto om te vergroten
HET INSTRUMENT

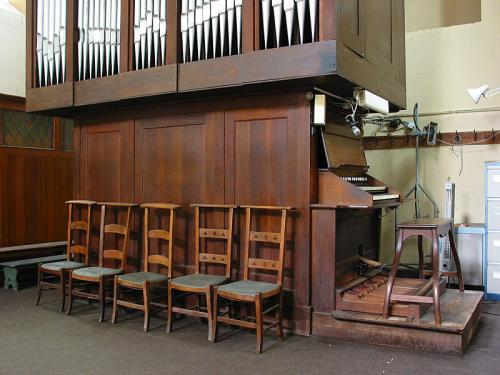

Orgelkast - bouwdatum 1899
Orgelkast - plaats Op de galerij
Orgelkast - stijl  Eenvoudig front uit klassieke stijl
Gebruikte materialen Eik en grenenhout

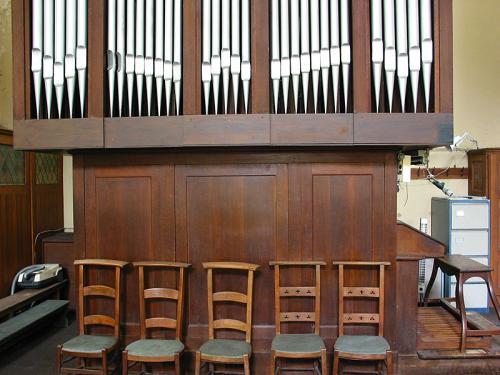

Opstelling van de pijpen In het front, vijf vlakvelden: 1, 3 en 5 bovenaan horizontaal, 2 en 4 dalend en weer stijgend uit het midden, elk met, van links naar rechts, 5, 8, 5, 8, en 5 pijpen. Het zijn zorgvuldig gemaakte namaakpijpen, zonder lippen (vroeger geschilderd). Ze verborgen de jaloeziën van de zwelkast die het geheel van het orgel omvat.
Beschrijving van de orgelkast Partie inférieure : soubassement avec panneaux et montants en chêne sur trois côté et l'arrière en sapin. Partie supérieure saillante sur base en sapin avec montants en chêne à l'avant. Le meuble est accessible sur ses quatre côtés et il est entièrement fermé, le dessus et l'arrière servant de boîte expressive. Pour l'accord du Grand-Orgue, accès par l'arrière où il y a deux barres de métal pour poser une passerelle. Toutefois l'une des deux a été sciée après qu'une personne s'y est blessée. Pour le Positif, accès sur le côté.
Speeltafel - beschrijving Eik speeltafel, in venster op de rechter zijkant
Persoon belast met het onderhoud Jean-Pierre Draps
Datum/periode van het onderhoud Jaarlijks, rond juni
Temperatuur Gelijkzwevend
Akoestiek Overvloedig
Orgelbouwer(s)  Van Bever Frères
HET INSTRUMENT
Orgelkast - stijl  Eenvoudig front uit klassieke stijl
Orgelbouwer(s)  Van Bever Frères
HISTORIEK VAN HET INSTRUMENT
WERKEN
Einddatum Rond 2005
Type werkzaamheden Restauratie van het voornaamste magazijnbalg
Naam van de orgelbouwer Jean-Pierre Draps
Ligging van de werkplaats Erps-Kwerps
DOCUMENTATIE
Type Archieven
Plaats Cure, place de Saint-Job, 19, 1180 Bruxelles
HISTORIEK VAN HET INSTRUMENT
Werken
Einddatum Rond 2005
Naam van de orgelbouwer Jean-Pierre Draps
Ligging van de werkplaats Erps-Kwerps
TECHNISCHE KENMERKEN VAN HET INSTRUMENT

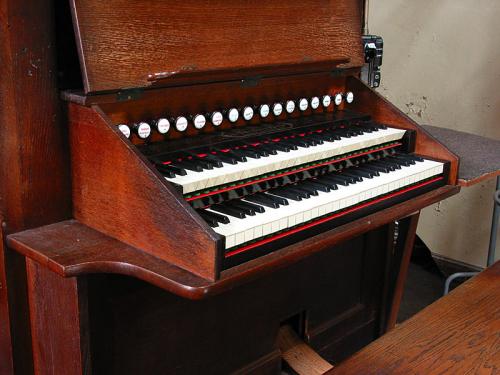

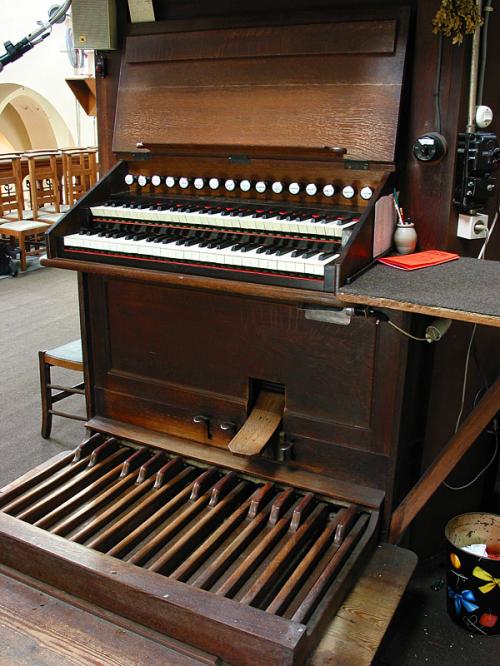

Speeltafel
Structuur speeltafel en muziekstaander
In venster, opzij
Aantal klavieren
2
Omvang van de klavieren
56 toetsen, C - g'''
Breedte van de toetsen
22 mm
Diepte van de toetsen
134 mm
Beschrijving van de boventoetsen
Ebbenhout
Diepte van de boventoetsen
164 mm
Beschrijving van de bakstukken of kader
Zwarte vierhoekige wangen
Omvang van het voetklavier
27 toetsen, C - d'
Materialen van het voetklavier
Eik met palissander fineer voor de boventoetsen
Loodrecht c'/C
Overhangend 200
Registers
Boven de manualen.
Cilindrische trekkers in eik met palissander registerknop met porseleinen medaillons.
Rode letters voor het Reciet, groene voor het Pedaal, zwarte voor het Hoofdwerk.
Koppelingen
Op de voet met lepels.
Permanent Hoofdwerk pedaalkoppel.
Voetsteun
Op de bank en boven het pedaal

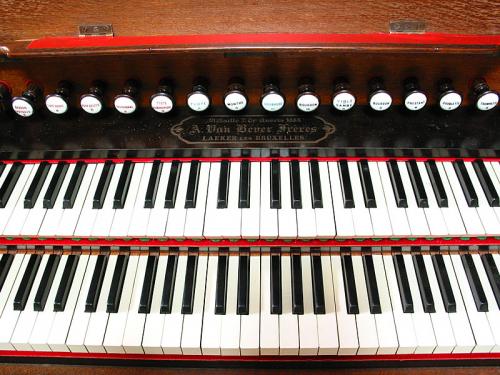

Adresplaat
Onder de trekkers, horizontaal :
Médaille d'Or Anvers 1885
A. Van Bever Frères
Laeken les Bruxelles

Klavieren en voetklavieren
  • Naam
    Hoofdwerk (I)
    Omvang
    56 toetsen, C - g'''
    Registers
    BOURDON 16
    MONTRE 8
    VIOLE DE GAMBE 8
    BOURDON 8
    PRESTANT 4
    DOUBLETTE 2
    TROMPETTE 8
    CLAIRON 4
    Koppelingen
    (Récit au Grand-Orgue)
    Bijzonderheden
    Bourdon 8' : van C tot e of f, zelfde pijpen dan de Bourdon 16'
  • Naam
    Reciet (II)
    Omvang
    56 toetsen, C - g'''
    Registers
    FLÛTE HARMONIQUE 8
    SALICIONAL 8
    VOIX CELESTE 8
    FLÛTE DOUCE 4
    BASSON HAUTBOIS 8
    VOIX HUMAINE 8
    Tremulant
    Tremulant
    Bijzonderheden
    Salicional 8' : C tot H, zelfde pijpen dan de Viole de Gambe 8'.
    Flûte harmonique 8' : C tot e', zelfde pijpen dan de Montre 8'.
  • Naam
    Pedaal
    Omvang
    27 toetsen, C - d'
    Registers
    SOUBASSE 16
    FLÛTE 8
    Koppelingen
    Permanent Hoofdwerk pedaalkoppel
    Bijzonderheden
    Deze twee registers zijn stom maar zouden uitgebreiden zijn aan het Hoofdwerk

Tractuur
  • Naam
    Hoofdwerk (I)
    Noten
    Mechanisch

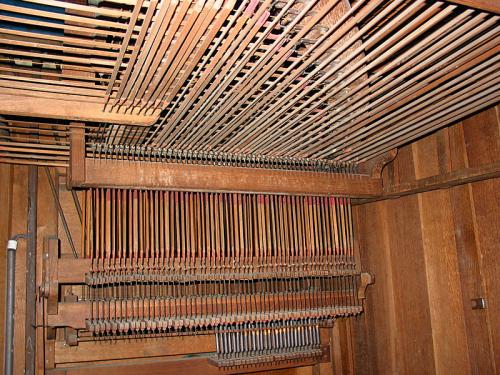

    Traject en beschrijving van de mechaniek
    Touches axées vers le milieu et soulevant un balancier. Puis vergettes montantes, équerres, vergettes horizontales, équerres horizontales, vergettes vers l'arrière du sommier, équerres et vergettes verticales vers le sommier.
    Accouplement des claviers : mécanique à balanciers.
    Beschrijving van de registers
    Tirants de sapins actionnant des sabres en aciers disposés en éventail. Le sommet des balanciers entre dans la butée de la glissière.
    Zwelkast
    Commande mécanique de la boîte agissant sur l'ensemble de l'orgue
  • Naam
    Positief of Reciet (II)
    Noten
    Mechanisch
    Traject en beschrijving van de mechaniek
    Touches axées vers le milieu et soulevant un pilote en bois. Puis équerres inversées, vergettes vers le centre de l'orgue, abrégé horizontal pour amener la traction vers l'avant du sommier. Vergettes verticales vers le sommier.
    Beschrijving van de registers
    Zoals het Hoofdwerk
  • Naam
    Pedaal
    Noten
    Mechanisch, met permanent pedaalkoppel
    Beschrijving van de registers
    Zoals heet Hoofdwerk
    Zwelkast
    Mechanisch voor het geheel van het orgel
    Wellenbord
    Klein wellenbord achter de wand

Windladen
  • Naam van het klavier
    Reciet, Hoofdwerk en Pedaal
    Type
    Met registers
    Inplanting
    Een groot windlade met dubbel kleppenkast parallel met het front
    Aard
    Un seul sommier en chêne avec laye à l'arrière pour le Grand-Orgue et à l'avant pour le Récit. Tampons saillants légèrement moulurés et retenus par des clous pliés et pivotants. Pilotes et faux sommiers en chêne. Devant les tuyaux du Positif il y a une passerelle d'accord.
    Il faut noter que pour les basses du Grand-Orgue, il y a deux soupapes pour les 27 premières notes. Toutefois, l'une des deux n'est pas raccordée à une mécanique qui devait être la transmission de Pédale.
    Opstelling van de pijpen
    Diatonische dispositie in V met C links en C# rechts met grote pijpen vervoerd naar de zijkanten
    Beschrijving van de pijpstok
    De l'avant de l'orgue vers l'arrière, comme les registres à la console :
    VOIX HUMAINE 8 à c (12 tuyaux manquant),
    BASSON HAUTBOIS 8,
    FLÛTE DOUCE 4,
    VOIX CELESTE 8 à c,
    SALICIONAL 8 à c (12 tuyaux communs avec la GAMBE 8),
    FLÛTE HARMONIQUE 8 à c (12 tuyaux communs avec la MONTRE 8)
    FLÛTE 8 de Pédale empruntée à la FLÛTE HARMONIQUE
    MONTRE 8,
    SOUBASSE 16 de Pédale, empruntée au BOURDON 16,
    BOURDON 16,
    VIOLE DE GAMBE 8,
    BOURDON 8 (de C à e ou à f emprunté au BOURDON 16),
    PRESTANT 4,
    DOUBLETTE 2,
    TROMPETTE 8,
    CLAIRON 4.

Pijpwerk
  • Naam
    Hoofdwerk, Reciet, Pedaal
    Beschrijving
    Tuyauterie homogène en bois de sapin et en étain.
    Quelques commentaires:

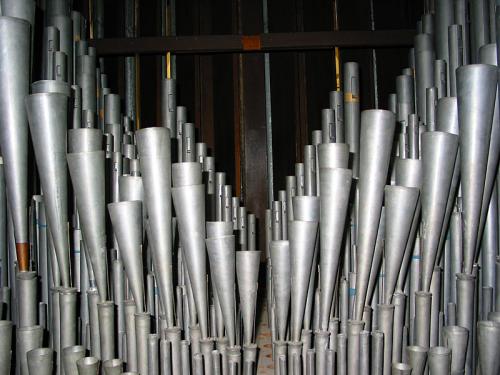

    VOIX HUMAINE. Les 12 premiers tuyaux sont manquants, il y a des rondelles de cuir sur le sommier. Tuyaux en étain avec pieds très élevés vers le milieu du jeu puis décroissants. Pavillons cylindriques avec clapet soudé.
    BASSON HAUTBOIS. Avec deux types de pavillon en étain tous enchâssés dans un petit cône en fer planté dans le noyau.
    SALICIONAL et GAMBE. Tuyaux de basse en bois de sapin peint en rouge foncé avec lèvre inférieure en chêne et frein harmonique en fer. Petit robinet de contrôle du vent dans le pied de forme cylindrique des tuyaux. Postés à gauche et à droite du sommier. Freins harmoniques en métal.
    MONTRE 8'. Idem.
    MONTRE 8' et FLÛTE 8'. Basses avec clapet d'accord.
    Plus loin, BOURDON 16' en bois et posté sur les côtés arrière. Lèvres inférieures en chêne peint en rouge foncé et robinet de réglage dans le pied.
    FLÛTE 4'. A calotte et oreilles, puis calotte à cheminée et oreilles, puis conique et ouvert.
    BOURDON 8'. Sur le sommier, en étain avec calotte et oreilles.

Windvoorziening
  • Magazijn- of hulpbalg
    Schepbalg
    Beschrijving

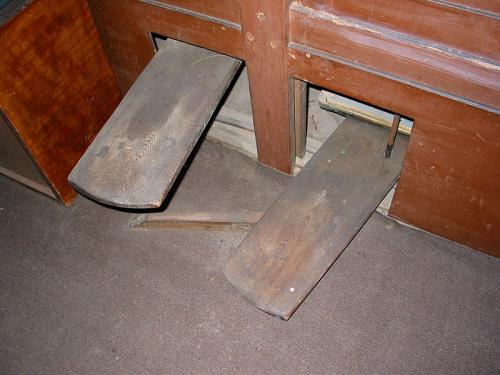

    Twee voetpompen
    Opzij van het orgel
  • Magazijn- of hulpbalg
    Voornaamste magazijnbalg
    Beschrijving
    Magazijnbalg met twe parallel binnenplooien. Geplaatst in de onderkas van het orgel parallel met het front.
    Lengte
    415,50 cm
    Breedte
    109 cm
    Aantal en type gewichten
    Deux grosses pierres et six petites
    Aantal en type gewichten
    Twee dikke stenen en zes kleine
  • Magazijn- of hulpbalg
    Schokbalg
    Beschrijving
    Schokbreker direct onder de windlade gezet
    Aantal en type gewichten
    Ressorts à boudin
    Aantal en type gewichten
    Spiraalveren

Tremolos
  • Naam
    Tremulant
    Plaats
    Tremulant van het Reciet op de windkanaal stijgend in de windlade

TECHNISCHE KENMERKEN VAN HET INSTRUMENT
Speeltafel Klavier(en) en voetklavier(en) : 3
Klavier(en) en voetklavier(en) Hoofdwerk (I), Reciet (II), Pedaal
Tractuur
Hoofdwerk (I) Mechanisch
Positief of Reciet (II) Mechanisch
Pedaal Mechanisch, met permanent pedaalkoppel
Het gebouw
Sint-Jobskerk (Carloo)

Sint-Jobskerk (Carloo)

Adres : Stint-Jobplein
1180 Uccle
Bouw : 1911
Bouwperiode : 20ste
Bouwstijl :
