Barok galerijorgel (Goynaut, 1764 - Westenfelder, 1989)

Onze-Lieve-Vrouw ter Zege op de Zavel

Klavier  / Barok galerijorgel (Goynaut, 1764 - Westenfelder, 1989) - Onze-Lieve-Vrouw ter Zege op de Zavel
Architectuur, plaats, inplanting  / Barok galerijorgel (Goynaut, 1764 - Westenfelder, 1989) - Onze-Lieve-Vrouw ter Zege op de Zavel
 Klik op een foto om te vergroten
HET INSTRUMENT
Orgelkast - bouwdatum 1764
Orgelkast - plaats Op de galerij
Orgelkast - stijl  Barok
Gebruikte materialen Eik en tin met goudfolie belegd labia voor het pijpenfront

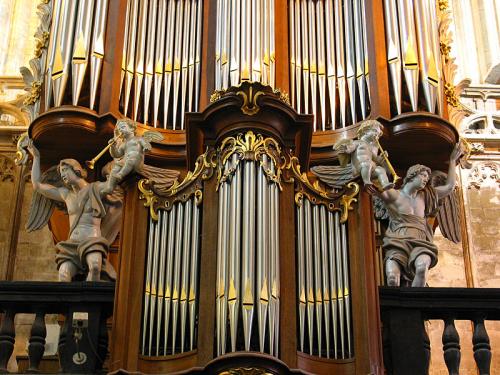

Opstelling van de pijpen Pijpen van Montre. Een centraal toren, met 9 pijpen, twee velden van 10 pijpen en twee torens van 4 pijpen.
Beschrijving van de orgelkast Kast uit twee delen: Hoofdwerk en Rugpositief. Het bovenste deel omvat twee overheersende buitentorens, twee velden en een kleine middentoren. Het Rugpositief heeft een middentoren omringd door vlakvelden. In 1989 is een eiken kast gebouwd voor het pijpwerk van het Pedaal. Het werd afzonderlijk opgesteld, achter het Hoofdwerk. In 1989 werd de kast helemaal nieuw opgebouwd naar het model van de oude. Slechts enkele elementen van het vroegere houtwerk werden opnieuw opgenomen in het nieuwe meubel.
Speeltafel - bouwdatum 1989
Speeltafel - stijl Barok
Speeltafel - beschrijving In venster. De speeltafel is heropgebouwd op haar oorspronkelijke plaats, vóór het Hoofdwerk en onder het pijpenfront.
Speeltafel - materialen Eik
Bouwdatum 1764
Orgelbouwers - bijzonderheden Orgel gebouwd door jean-Baptiste Barnabé Goynaut, diep gemodifieerd door Pierre Schyven et nog ook door Georg Westenfelder

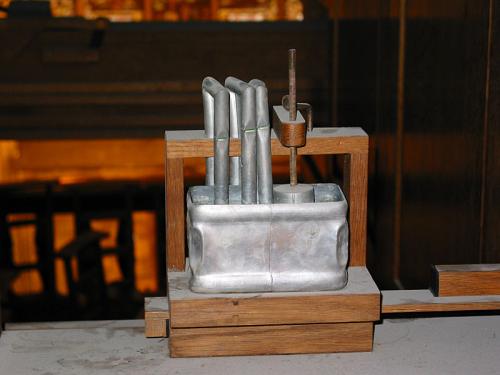

Nachtegaal - beschrijving De nachtegaal werd gebouwd naar het model dat gebruikt werd bij de restauratie van het orgel van de Benedictinessen in Luik
Stemming 440
Temperatuur Marpurg
Akoestiek Overvloedig
Orgelbouwer(s) Jean-Baptiste Barnabé Goynaut, Jan Van Gelder, Georg Westenfelder
HET INSTRUMENT
Bouwdatum 1764
Orgelkast - stijl  Barok
Speeltafel - stijl Barok
Orgelbouwer(s) Jean-Baptiste Barnabé Goynaut, Jan Van Gelder, Georg Westenfelder
HISTORIEK VAN HET INSTRUMENT
WERKEN
Begindatum 1989
Bijzonderheden Mecenaat van J.-P. Morgan België en Euro-Clear System, SC
Type werkzaamheden Complete reconstructie in de stijl van de Brusselse orgelbouw uit de 18e eeuw
Naam van de orgelbouwer Westenfelder Georg
Naam van de auteur Jean Ferrard
DOCUMENTATIE
Type Boek
Titel Inventaire des orgues de Bruxelles - Bruxelles-Ville
Beschrijving Edition en photocopie de format A4 à compte d'auteur avec historique, description technique et photos des orgues
Auteur Jean-Pierre FELIX
Plaats Brussel
Uitgever Jean-Pierre FELIX
Type Inspeling publicatie
Titel Het orgel van de Onze-Lieve-Vrouw ten Zavlekerk
Beschrijving Livret cartonné gris de format A5 avec textes bilingues et photos en noir et blanc. Historique des orgues, description des philosophies et introduction aux techniques utilisées pour la reconstruction de l'orgue. Table des jeux et plans.
Auteur Jean Ferrard, SIC.
Joris Verdin, traduction néerlandaise.
Pascal Vandenbranden, photos.
Uitgever (C) 1989 Morgan Guaranty Trust Company of New Yor
Bijzonderheden Bron : François Houtart
HISTORIEK VAN HET INSTRUMENT
Werken
Begindatum 1989
Naam van de orgelbouwer Westenfelder Georg
TECHNISCHE KENMERKEN VAN HET INSTRUMENT

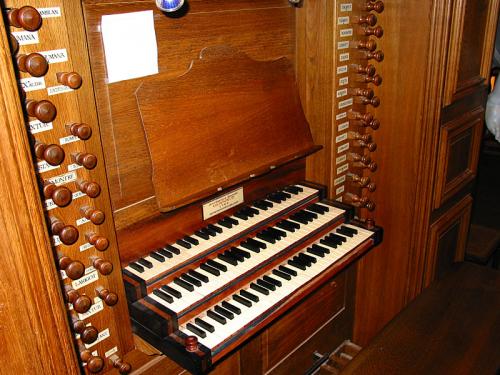

Speeltafel
Structuur speeltafel en muziekstaander
In venster, vóór het Hoofdwerk, onder het pijpenfront.
De scheiding bassen/discant bevindt zich op c'/c#'.
42 actieve toetsen in het Echowerk.
Aantal klavieren
3
Omvang van de klavieren
54 toetsen, C - f'''
Beschrijving van de toetsen
Met been belegd
Beschrijving van de boventoetsen
In ebbenhout
Omvang van het voetklavier
30 toetsen, C - f'
Materialen van het voetklavier
Recht en met uitgelijnde boventoetsen.
Eik.
Registers
Eiken trekkers.
De knoppen staan in twee verticale rijen, langs beide zijden van het venster.
De namen van de stemmen zijn met de hand aangebracht op perkamenten etiketten.

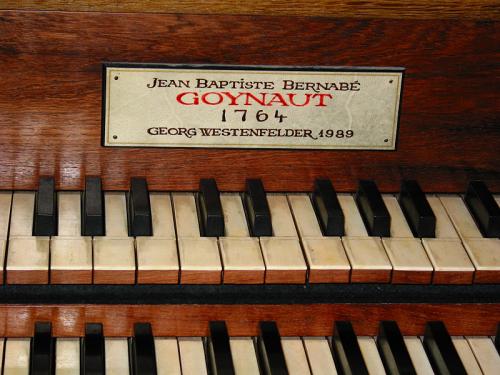

Adresplaat
Boven de manualen :
Jean Baptiste Barnabé
GOYNAUT
1764
Georg Westenfelder 1989

Klavieren en voetklavieren
  • Naam
    Hoofdwerk (II)
    Omvang
    54 toetsen, C - f'''
    Registers
    Bourdon 16'
    Montre 8'
    Bourdon 8'
    Prestant 4'
    Flûte 4'
    Doublette 2'
    Grosse tierce 3'1/5
    Nasard 2'2/3
    Tierce 1'3/5
    Sesquialtera II b+d
    Fourniture IV
    Cymbale III
    Cornet V
    Bombarde 16'
    Trompette 8' b+d
    Clairon 4'
    Voix humaine 8' b+d
    Koppelingen
    Positif / Grand-Orgue par tiroir
    Tremulant
    Tremblant Grand-Orgue et Echo
  • Naam
    Rugpositief (I)
    Omvang
    54 toetsen, C - f'''
    Registers
    Bourdon 8'
    Prestant 4'
    Flûte 4'
    Doublette 2'
    Nasard 2'2/3
    Tierce 1'3/5
    Larigot 1'1/3
    Fourniture III
    Cymbale II
    Cornet III
    Cromorne 8' b+d
    Tremulant
    Tremblant
  • Naam
    Echo werk (III)
    Omvang
    54 toetsen, C - f''' (activen van c tot f''')
    Registers
    Bourdon 8'
    Prestant 4'
    Doublette 2'
    Nasard 2'2/3
    Tierce 1'3/5
    Trompette 8'
    Tremulant
    Tremblant Grand-Orgue et Echo
  • Naam
    Pedaal
    Omvang
    30 toetsen, C - f'
    Registers
    Flûte 16'
    Flûte 8'
    Flûte 4'
    Flûte 2'
    Bombarde 16'
    Trompette 8'
    Clairon 4'
    Koppelingen
    Grand-Orgue/Pédale
    Positif/Pédale

Tractuur
  • Noten
    Mechanisch

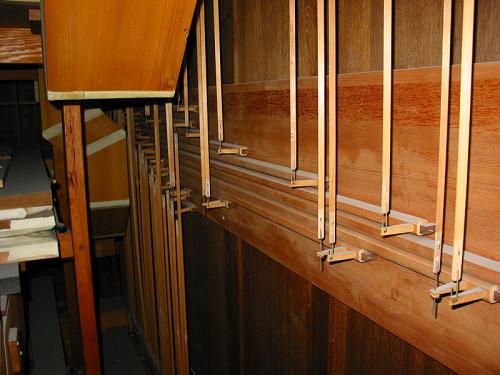

    Traject en beschrijving van de mechaniek

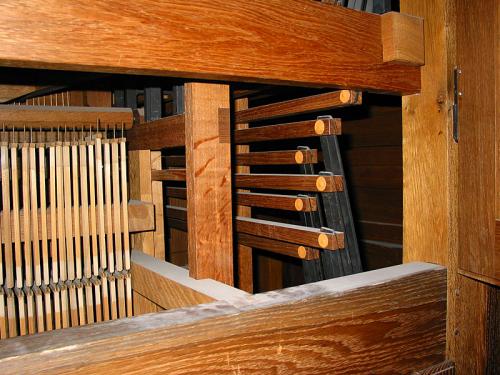

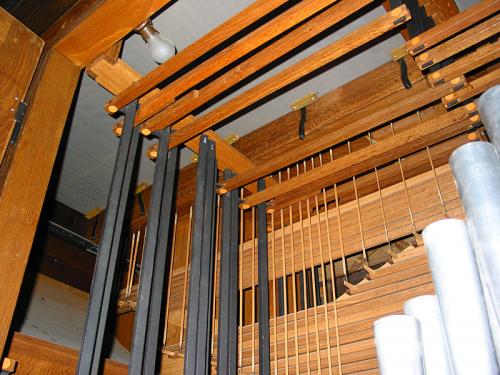

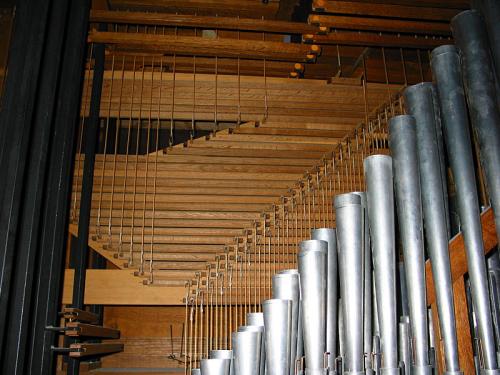

    Het regeerwerk is volledig mechanisch, volgens de oude principes.
    De wellenborden, klossen, armen en tuimelaars zijn uit eik vervaardigd.
    Om de werking lichter te maken werden de rollen en abstracten uit vurenhout vervaardigd.
    Beschrijving van de registers
    Het registreermechaniek bestaat uit trekkers in eik en rollen, armen en tuimelaars in ijzer
    Wellenbord
    Alle metalen onderdelen bestaan uit messing

Windladen
  • Naam van het klavier
    Hoofdwerk
    Type
    Mechanisch
    Inplanting
    Parallel met het front
    Aard
    Eik
    Opstelling van de pijpen
    Diatonisch
  • Naam van het klavier
    Positif de dos
    Type
    Mechanisch met slepen
    Inplanting
    Parallel met het front
    Aard
    Uniek windlade in eik, kleppenkast naar achter
    Opstelling van de pijpen
    Diatonisch
  • Naam van het klavier
    Echo
    Type
    Mechanisch
    Inplanting
    In de onderkast, onder het Hoofdwerk en achter de koorlessenaar
    Aard
    Eik
  • Naam van het klavier
    Pedaal
    Type
    Mechanisch met slepen
    Inplanting
    Parallel met het front, de windlade van het Pedaal bevindt zich apart, achter het Hoofdwerk
    Aard
    Eik
    Opstelling van de pijpen
    Diatonisch

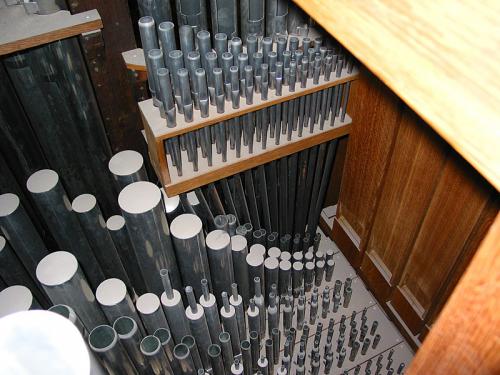

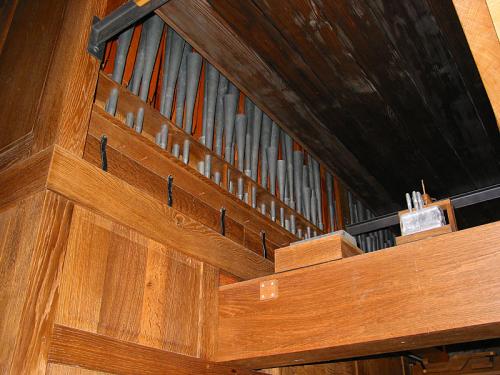

Pijpwerk
  • Naam
    Alle manualen en het Pedaal
    Bijzonderheden
    Het pijpwerk werd, volgens aanduidingen uit de contracten van de onderneming en volgens nog levende getuigen, vervaardigd in de werkplaatsen van Jean-Baptiste Goynaut. De front was gestockeerd, dus vervoerd naar de Basiliek van Heilig Hart waar hij in gevaarlijk situatie was.
    Beschrijving
    Het pijpwerk is van tin en de labia zijn met goudfolie belegd

Windvoorziening
  • Magazijn- of hulpbalg
    Magazijnbalg
    Beschrijving
    Parallelbalg.
    In de onderkast van het meubel, op de plaats die voorzien was voor het pijpwerk van het Pedaal.
    Aantal en type gewichten
    Pression de 75 mm pour Grand-Orgue et Echo
    Aantal en type gewichten
    Druk van 75 mm voor Hoofdwerk en Echowerk
  • Magazijn- of hulpbalg
    Magazijnbalg
    Beschrijving
    Parallelbalg.
    In de onderkast van het meubel, op de plaats die voorzien was voor het pijpwerk van het Pedaal.
    Aantal en type gewichten
    Pression de 65 mm pour le Positif de dos
    Aantal en type gewichten
    Druk van 65 mm voor het Rugpositief
  • Magazijn- of hulpbalg
    Magazijnbalg
    Beschrijving
    Parallelbalg.
    In de onderkast van het meubel, op de plaats die voorzien was voor het pijpwerk van het Pedaal.
    Aantal en type gewichten
    Pression de 85 mm pour la Pédale
    Aantal en type gewichten
    Druk van 85 mm voor het Pedaal

Tremolos
  • Naam
    Tremulant in de wind
    Plaats
    Voor het Hoofdwerk en Echowerk
  • Naam
    Tremulant in de wind
    Plaats
    Voor de Rugpositief

TECHNISCHE KENMERKEN VAN HET INSTRUMENT
Speeltafel Klavier(en) en voetklavier(en) : 4
Klavier(en) en voetklavier(en) Hoofdwerk (II), Rugpositief (I), Echo werk (III), Pedaal
Tractuur
 Mechanisch
Het gebouw
Onze-Lieve-Vrouw ter Zege op de Zavel

Onze-Lieve-Vrouw ter Zege op de Zavel

Adres : Regentschapsstraat 38
1000 Bruxelles
Bouwstijl : Gotiek
Bouw : 1400-1895
Bouwperiode : 14de en 15de
Bouwstijl : Gotiek Type : Beschermd bouwwerk bij besluit van 04/03/1932
