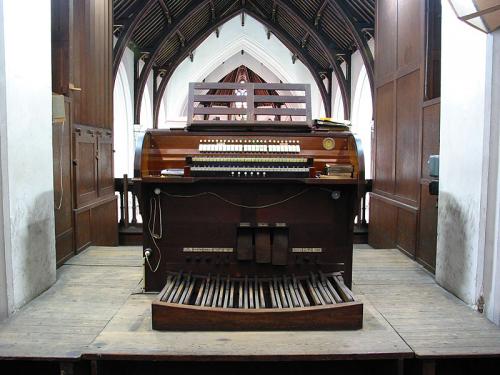

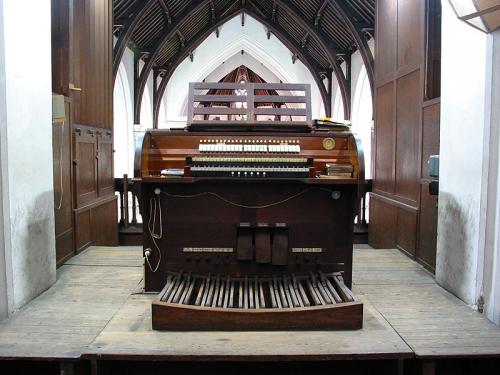

Console / Orgue de tribune romantique (Anneessens-Tanghe, 1931) - Eglise Notre-Dame Immaculée

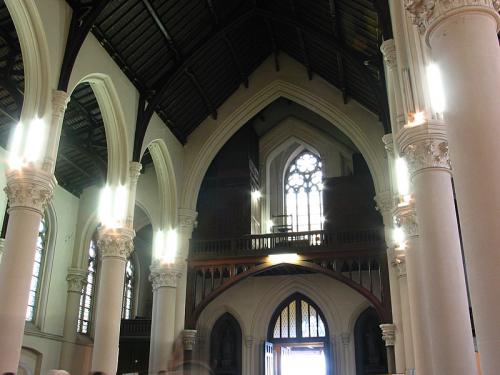

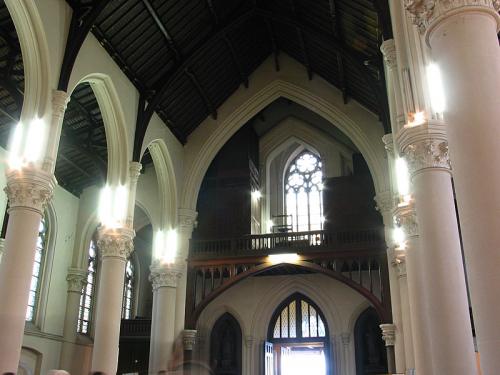

Architecture, lieu, configuration / Orgue de tribune romantique (Anneessens-Tanghe, 1931) - Eglise Notre-Dame Immaculée

Cliquez sur une image pour l'agrandir

+ Voir plus d'images

L'INSTRUMENT

Buffet - Date de réalisation 1931

Buffet - Emplacement En tribune en deux corps devant l'arcade

Buffet - Style Romantique

Description du buffet Buffet en deux parties de part et d'autre de l'arcade principale qui sépare la tribune en deux. L'orgue est sans buffet décoratif, mais seulement constitué de boîtes expressives montées sur des structures, le tout en sapin ou similaire et est teinté de couleur sombre. A gauche se trouve le Grand-Orgue, sous le Récit, et à droite, la Pédale. Il faut noter qu'il y a encore un passage à gauche et un à droite de l'arcade principale qui permettent d'accéder à l'intérieur de l'orgue ou de faire passer des porte-vent ou d'autres éléments.

Console - Style Console romantique indépendante typique en accord avec le buffet

Console - Description Fermeture en cylindre avec un couvercle coulissant à lames de bois. Pupitre ajustable fixé sur des lattes coulissantes, le tout en bois.

Console - Situation Indépendante au centre de la tribune entre l'arcade principale et en retrait de l'orgue. Cette situation devait sans doute permettre à un chœur de prendre place à l'avant de la tribune.

Console - Matériaux Chêne

Personne chargée de l'entretien Gérard Pels

Accord Diapason 435 Hz

Tempérament Egal

Facteur(s) Jules Anneessens-Tanghe

L'INSTRUMENT

Buffet - Style Romantique

Console - Style Console romantique indépendante typique en accord avec le buffet

Facteur(s) Jules Anneessens-Tanghe

HISTORIQUE DE L'INSTRUMENT

Historique De 1960 à 1970, Jan Léopold fut organiste avant d'aller au Parvis Saint-Gilles.
Dirk Ottoy lui succéda jusqu'en 1980.
En juillet 1992, Monsieur Pierre Van den Berghe assurait les prestations d'orgue pour les francophones et Bert Hendrickx pour les néerlandophones.

DOCUMENTATION

Type Etude

Titre Bouwhistorische studie juni 2004

Description Document A4 sur l'architecture de l'église

Références Paroisse, chez Monsieur le curé

Type Historique

Titre Kerk Onze-Lieve-Vrouw Onbevelkt ontvangenis

Description Histoire de Kuregem (Anderlecht) 1860 - 1900.
Histoire de la construction de l'église avec CD et brochure en néerlandais.

Références Paroisse, chez Monsieur le curé

Type Rapport

Titre Rapport de réparation et de remise en état de l'orgue

Description Document A4 relatant l'état et divers aspects de travaux réalisés à l'orgue le
18 janvier 2006

Auteur De et par / Van en door Charles Boutique

Références cboutique@ulb.ac.be

HISTORIQUE DE L'INSTRUMENT

Historique De 1960 à 1970, Jan Léopold fut organiste avant d'aller au Parvis Saint-Gilles.
Dirk Ottoy lui succéda jusqu'en 1980.
En juillet 1992, Monsieur Pierre...

SPÉCIFICATIONS TECHNIQUES DE L'INSTRUMENT

Consoles

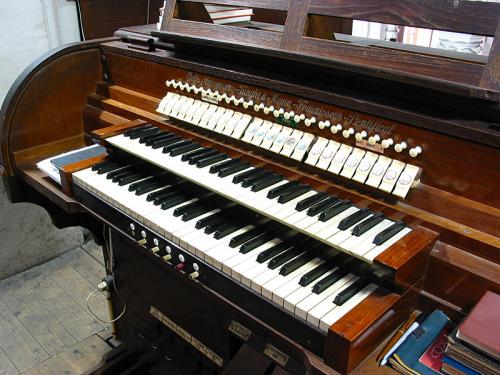

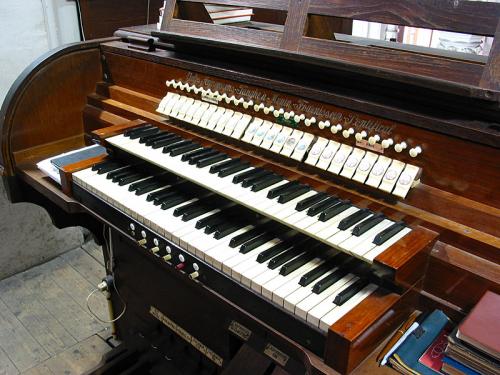

Structure console et pupitre
Meuble en chêne avec couvercle coulissant à lames de bois. Le pupitre est fixé sur des lattes en bois coulissantes.

Nombre de claviers
2

Etendue des claviers
56 notes, C - g'''

Description des touches
Couverture en ivoire

Description des feintes
Ebène

Description des joues ou cadre
Grenadier

Etendue du pédalier
30 notes, C - f'

Registres
Registres à bascule en file au-dessus des claviers avec médaillon en porcelaine collée indiquant le nom du jeu

Accouplements
Pédales en fer :
G.O. au Péd.
Ré au Péd.
Ré au G.O.
Oct. aiguë G.O.
Oct. grave Ré
Oct. grave Ré. au G.O.
Oct. aiguë Ré au G.O.

Combinaisons
Combinaison libre au-dessus des registres avec poussoir (blanc et rouge pour l'annulateur) sous le clavier du Grand-Orgue de même que quatre combinaisons fixes.

P.
MF.
F.
T.
A.(annulateur)
Comb. lib.

Repose-pieds
Au banc

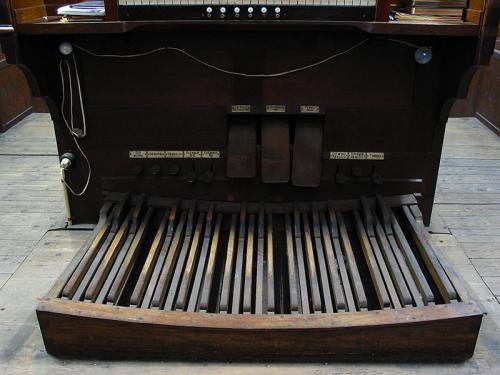

Commande-pieds
Au-dessus du pédalier :
Cinq cuillers en fer à cran d'arrêt pour :
G.O. au Péd.
Ré au Péd.
Ré au G.O.
Oct aiguë G.O.
Oct. grave Ré
Trois pédales à bascule en bois pour :
Expression G.O. et Péd.
Expression Ré
Cresce. Decr.
Encore trois cuillers en fer pour :
Oct. grave Ré. au G.O.
Oct. aigu Ré. au G.O.
Trémolo

Accessoires
A droite des registres, cadran numéroté de 1 à 12 avec aiguille pour mesurer le Crescendo général

Barre d'adresse
Au-dessus du clavier du Récit :
Jules Anneessens . Tanghe à Menin . Fournisseur . Pontifical

Clavier(s) et Pédalier(s)

Nom
Grand-Orgue (I)

Etendue
56 notes, C - g'''

Jeux
A la console de gauche à droite :
Trompette 8
Doublette 2
Nasard 2 2/3
Tierce 1 3/5
Fourniture 3 r
Prestant 4
Viola 8
Flûte harm. 8
Montre 8
Bourdon 8
Bourdon 16

Accouplements
Ré au G.O.
Oct aiguë G.O.
Oct. grave Ré. au G.O.
Oct. aiguë Ré. au G.O.

Particularités
Expression G.O. et Péd.
Nom
Récit (II)

Etendue
56 notes, C - g'''

Jeux
De gauche à droite à la console :
Diapason 8
Salicional 8
Flûte 8
Voix céleste 8
Flûte 4
Trompette harm. 8
Basson & Hautbois 8
Voix humaine 8

Accouplements
Oct. grave Ré

Trémolo
Trémolo

Particularités
Expression Ré
Nom
Pédale

Etendue
30 notes, C - f'

Jeux
De gauche à droite à la console :
Soubasse 16
Bourdon 8
Octave basse 8
Flûte 4
Bombarde 16
Trompette 8

Accouplements
G.O. au Péd.
Ré au Péd.

Particularités
Expression G.O et Péd.
Jeux par extension :
Soubasse et Bourdon
Octave basse et Flûte
Bombarde et Trompette

Transmissions

Nom
Grand-Orgue, Récit et Pédale

Notes
Traction pneumatique

Tracé et matériaux mécanique

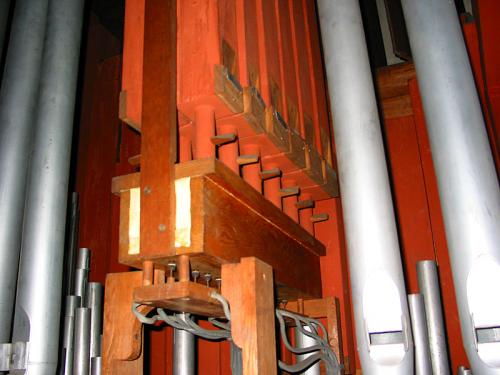

A la console, les touches à bascule possèdent de petites vergettes descendantes en métal vers un petit sommier d'où ressortent les conduits en plomb pour chaque note.
Conduits en plomb qui vont de la console vers les sommiers. A cet endroit, il y a un premier piston placé sous une latte à membranes qui soulèvent ensuite les pistons des notes des sommiers.

Description des registres
Transmission pneumatique. Système de Crescendo général dans la console avec boîte à vergettes et petits poids ronds.

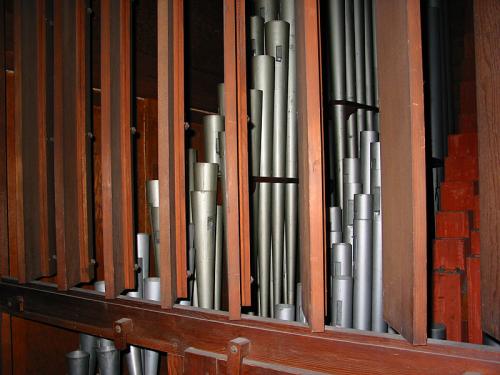

Boîte expressive
Mécanique

Sommiers

Nom du clavier
Grand-Orgue, Récit et Pédale

Type

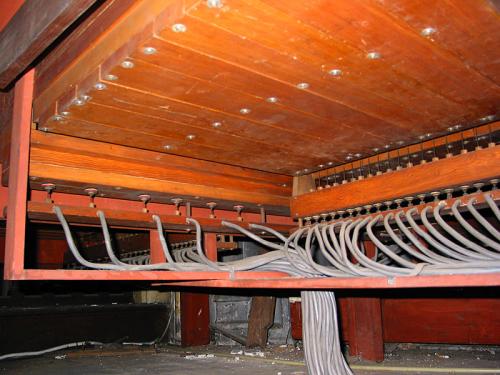

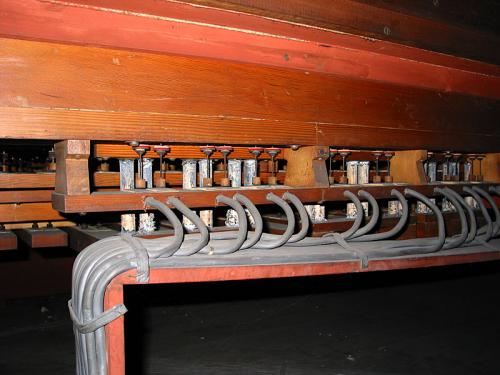

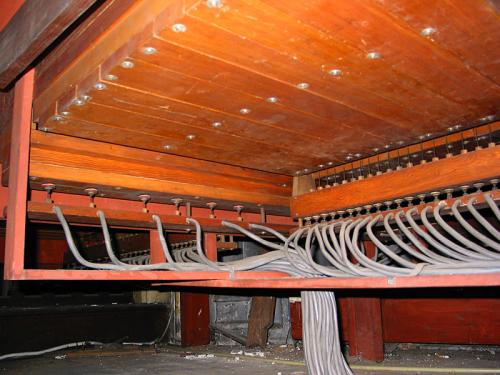

Sommiers à pistons soulevés par des membranes pneumatiques placées sur une latte par note. Sous chaque latte, un autre piston qui ouvre le vent dans la latte.

Implantation
Grand-Orgue sous le Récit à gauche et Pédale à droite

Disposition des tuyaux
Disposition diatonique en V, C et C#, pour les claviers et disposition chromatique pour la Pédale

Description de la chape
Voir détails de la tuyauterie

Tuyauteries

Nom
Grand-Orgue

Particularités
Tuyauterie homogène avec biseaux pourvus de nombreuses entailles ou dents.
Meuble tourné vers l'église, disposition diatonique en V, C et C#.

Description

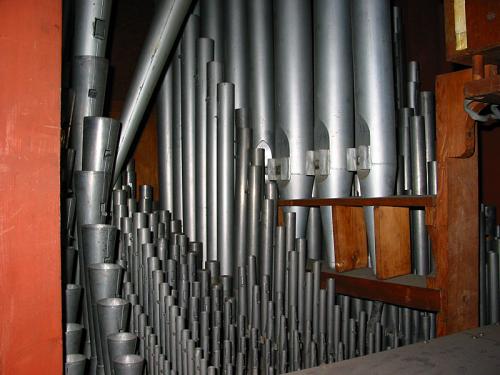

Du fond vers l'avant :
BOURDON 16'. 2 x 12 tuyaux en bois et postés, puis 2 x 16 tuyaux en étain avec calotte et oreilles.
VIOLA 8'. 2 x 12 tuyaux en zinc et 2 x 16 tuyaux en étain. Oreilles à tous les tuyaux.
MONTRE 8'. 2 x 12 tuyaux en zinc puis 2 x 12 tuyaux en étain. Les basses sont postées. Les tuyaux ont des oreilles sauf les 2 x 4 derniers.
FLÛTE HARMONIQUE 8'. Les 2 x 2 tuyaux en zinc sont postés, puis 2 x 10 tuyaux en étain et 2 x 16 tuyaux en étain avec double longueur et un trou harmonique à l'arrière.
BOURDON 8'. 2 x 6 tuyaux en bois, postés. 2 x 6 tuyaux en étain avec calotte et 2 x 16 tuyaux en étain avec calotte à cheminée. Tuyaux en étain avec oreilles.
PRESTANT 4'. 2 x 6 tuyaux en zinc, le reste en étain. Les 5 à gauche et, à droite, les 6 derniers tuyaux n'ont pas d'oreilles.
NASARD 2'2/3. 2 x 12 tuyaux en étain avec calotte et 2 x 16 tuyaux coniques en étain dont les 2 x 2 derniers sont coupés au ton.
Les tuyaux ont des oreilles sauf les 9 derniers à gauche et les 10 derniers à droite.
TIERCE 1'3/5. Tuyaux principalisant. 2 x 28 tuyaux en étain dont les 2 x 6 derniers coupés au ton. Oreilles sauf pour les 2 x 12 derniers.
DOUBLETTE 2'. 2 x 28 tuyaux en étain avec oreilles sauf pour les 2 x 12 derniers.
FOURNITURE 3 rangs. 2 x 3 x 28 tuyaux en étain sans oreilles. Reprises à c, c' et c''.
TROMPETTE 8'. 2 x 9 grands pavillons en zinc emboîtés dans des cônes en zinc soudés aux noyaux en plomb. Pieds en étain. 2 x 19 pavillons en étain soudés aux noyaux en plomb. Les pieds sont en étain et les noyaux ronds sont plongés dans le pied avec bague de soutien. Rigoles et languettes en laiton.
Nom
Récit

Particularités
Tourné vers le centre de la tribune avec C et C# en V.
Tous les tuyaux ont des entailles d'accord sauf le Basson-Hautbois et la Voix humaine qui sont munis de clapets soudés au sommet.

Description
Du fond vers l'avant avec accès par l'arrière :

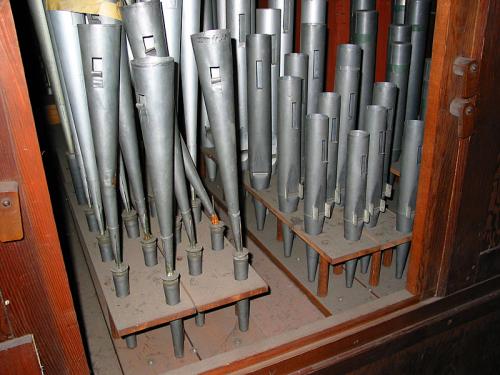

VOIX HUMAINE 8'. Tuyauterie en étain. Les pavillons sont soudés aux noyaux en forme de boule qui sont plongés dans les pieds. Les rigoles et les languettes sont en laiton.
BASSON-HAUTBOIS 8'. 2 x 6 doubles cônes de Basson en zinc. 2 x 6 cônes de Hautbois en zinc et 2 x 16 cônes de Hautbois en étain. Pieds en étain et noyaux en plomb. Languettes et rigoles au bout plat en laiton.
TROMPETTE 8'. 2 x 6 doubles pavillons en zinc et noyaux cylindriques simple en plomb. 2 x 2 doubles pavillons en zinc avec noyaux ronds, plongeant dans le pied et avec bague d'arrêt. 2 x 4 pavillons en zinc soudés aux noyaux. 2 x 16 pavillons en étain soudés aux noyaux, tous les noyaux sont plongeants.
FLÛTE 4'. 2 x 6 tuyaux en zinc. 2 x 6 tuyaux en étain. 2 x 14 tuyaux en étain avec deux trous harmoniques. 2 x 2 tuyaux de taille réelle. Oreilles à tous sauf les 2 x 10 derniers.
SALICIONAL 8'. 2 x 12 tuyaux en zinc et 2 x 16 tuyaux en étain. Freins à tous les tuyaux : languettes retenues par deux languettes remontant aux extrémités.
FLÛTE 8'. 2 x 12 tuyaux en zinc postés et bouchés. 2 x 16 tuyaux en étain dont 2 x 10 tuyaux double longueur avec deux trous harmoniques. Oreilles à tous sauf aux 2 x 4 derniers.
DIAPASON 8'. 2 x 12 tuyaux en zinc, 2 x 16 tuyaux en étain, oreilles sauf pour les 2 x 8 derniers.
VOIX CELESTE 8' à c. 2 x 6 tuyaux en zinc et 2 x 16 tuyaux en étain. 2 x 12 tuyaux avec frein à rouleau, 2 x 6 tuyaux avec frein à languette retenue aux extrémités par deux languettes remontantes et 2 x 4 tuyaux à oreilles.
Nom
Pédale

Particularités
Boîte expressive tournée vers la tribune. Disposition chromatique de droite à gauche.

Description
Du fond vers l'avant avec séparation entre les 12 premiers et les suivants. Jeux à extensions.
BOMBARDE 16' et TROMPETTE 8'. 12 doubles pavillons en zinc et cône d'emboîtement en zinc, pieds en zinc et noyaux en plomb. 12 pavillons en zinc emboîtés dans des cônes en zinc soudés avec noyau en plomb et cylindriques. 6 tuyaux idem mais avec noyaux en boule plongés dans le pied et avec bague de fermeture. 12 pavillons en zinc dont 6 en étain, emboîtés dans un cône soudé aux pieds en étain et noyaux simples en plomb. Entaille d'accord à tous les tuyaux.
OCTAVE 8' et FLÛTE 4'. 12 tuyaux en zinc, 18 tuyaux en zinc et 12 tuyaux en étain. Oreilles et entaille d'accord.

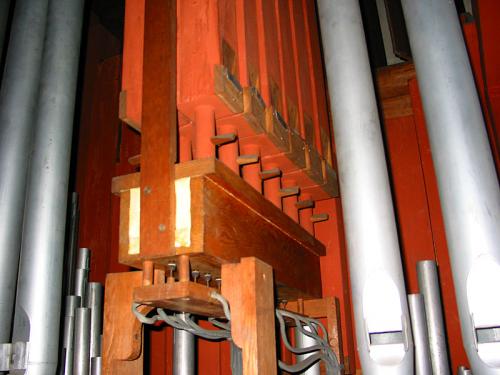

SOUBASSE 16' et BOURDON 8'. 12 tuyaux en bois, 12 tuyaux en bois, puis 18 tuyaux en étain avec calotte et oreilles.

Alimentation

Réservoir ou soufflet auxiliaire
Réservoir

Description
Dans la partie arrière de la tribune, côté gauche, il y a le grand réservoir à deux plis parallèles, un rentrant et un sortant

Nombre de poids et type
Pierres de différentes tailles
Réservoir ou soufflet auxiliaire
Pompes

Description
Sous le grand réservoir, deux pompes avec leurs pédales qui ressortent à droite
Réservoir ou soufflet auxiliaire
Régulateur

Description
Un petit régulateur sur le porte-vent allant vers le Récit (?)

Nombre de poids et type
Pierres

Porte-vent

Nom
Grand-Orgue, Récit et Pédale

Description
Du grand réservoir partent trois porte-vent.
Deux vont vers le Grand-Orgue et le Récit et le troisième passe sous le Grand-Orgue et le plancher de la tribune pour aller vers la Pédale.

Matériaux
Bois

SPÉCIFICATIONS TECHNIQUES DE L'INSTRUMENT

Console Clavier(s) et Pédalier(s) : 3

Clavier(s) et Pédalier(s) Grand-Orgue (I), Récit (II), Pédale

Transmissions
Grand-Orgue, Récit et Pédale Traction pneumatique
